الزامات ساخت و طراحی بدنه تابلوهای برق:

  • کلیه تابلوها اعم از دیواری و ایستاده فشار ضعیف،  توزیع  و فرمان از ورق روغنی بضخامت (1.5-2.5) میلیمتر ساخته خواهند شد.
  • اسکلت تابلوهای ایستاده فشار ضعیف از ورق فولادی و روغنی به ضخامت 2 میلیمتر ساخته می شود.
  • بدنه تابلوها از دو قسمت شاسی و بدنه (پوشش) که بوسیله پیچ و مهره بهم اتصال می یابند ساخته می شود.
  • تابلوهای چند سلولی از سلولهای مجزا ساخته شده که بوسیله پیچ و مهره به همدیگر اتصال می یابند.
  • امكان ساخت درب مجهز به قفل و لولا و پيچ و مهره از چهار جهت براي تابلو ها امكانپذير است.
  • سلولها طوری ساخته می شوند که دارای فضای کافی بوده و عمل بازرسی و تعمیرات و دسترسی به لوازم و تجهیزات و شینه ها به سهولت انجام پذیرد و ضمناً در هر زمان امکان توسعه داشته باشد.
  • به لحاظ جلوگیری از صدمات احتمالی قسمتهای نصب تجهیزات اصلی کنترل، اندازه گیری و محل ورود و خروج کابلها حتی الامکان مجزا از هم انجام می گیرد. لوازم اندازه گیری در جلو سلول و در قسمت بالای آن نصب خواهد شد، بطوریکه براحتی قابل رویت و استفاده باشد.
  • بدنه تابلوها به گونه ای ساخته می شود تا هر گونه تغییرات در تابلوها بدون نیاز به جوشکاری و نقاشی مجدد امکان پذیر باشد. (پیش بینی سوراخهای مناسب و جابجائی با پیچ و مهره)
  • در قسمت بالای تابلو قلاب مناسب جهت حمل تابلوها پیش بینی میگردد.
  • در تابلوها پل مهار کابل يا گلند پليت جهت کابلهای ورودی و خروجی پیش بینی خواهد شد.
  • درجه حفاظت (IP ) كه توسط نظام بين المللى  حفاظت تعريف شده است، ميزان آب بندى وسايل الكترونيكى را بر اساس IEC529 و IEC60.529 تعيين مى كند.با توجه به نوع كاربري تابلوها و در خواست كارفرما درجه حفاظت تابلو تعيين شده و تا حداكثر درجه حفاظت IP68  قابل اجرا مي­باشد
  • در قسمت درب تابلو محلي براي قراردادن نقشه­ها در نظر گرفته مي­شود

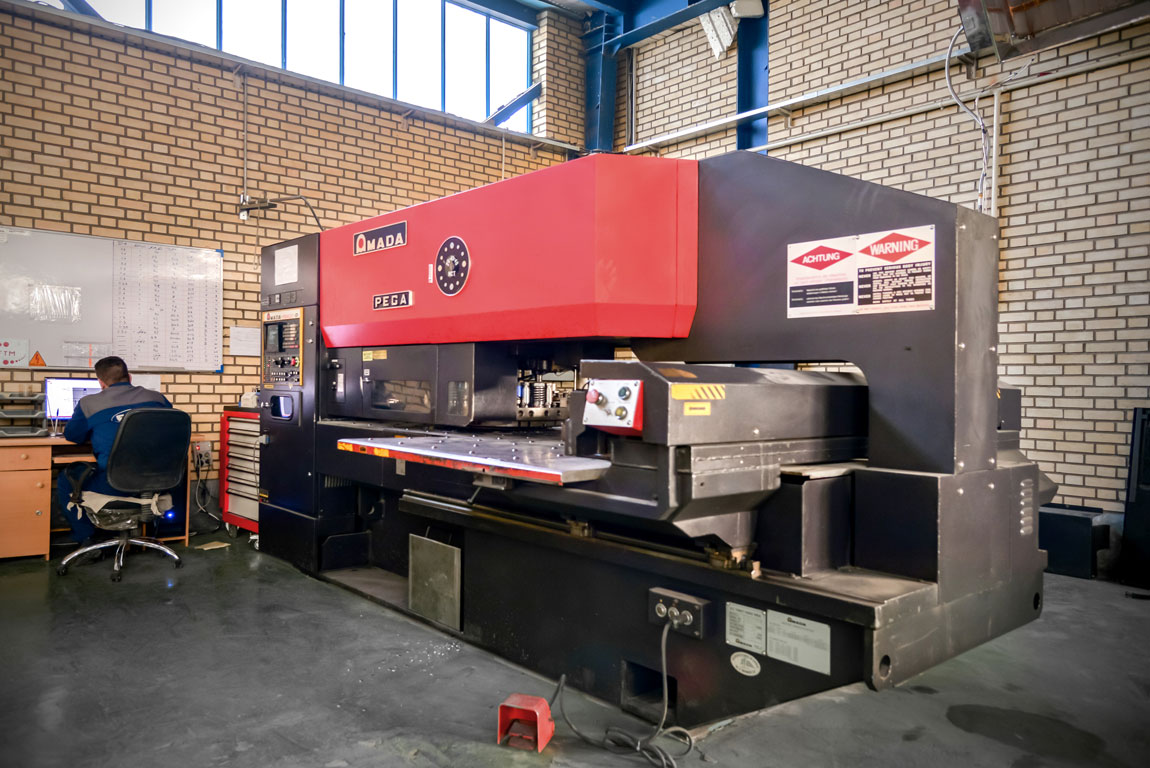

  • در واحد استراكچر تابلوها در دو نوع معمولي(جوشي ، لولاي ريتال ، نيم پيچ و مهره وپيچ و مهره) و ريتال  با استفاده از ماشين­آلات پيشرفته ساخته مي شود.
  • با توجه به نقشه هاي طراحي شده و نوع سلول انتخابي عمليات فلزکاري آغاز مي گردد ، چنانچه سلول انتخابي از نوع استاندارد باشد، صرفاً قطعات استانداردي که از قبل توليد شده اند جمع آوري و عمليات تکميلي برروي آنها صورت مي گيرد و چنانچه قطعات غير استانداردي در آن وجود داشته باشد با استفاده از طراحي هاي انجام شده و کمک گرفتن از ماشينهاي اين واحد ، عمليات برشکاري ، سوراخکاري ، خمکاري و جوشکاري روي آنها انجام مي شود.
  • مونتاژقطعات و جوشكاري لازم با جوش  صورت گرفته و پس از كنترلهاي لازم از نظر كيفيت عمليات انجام شده و سنگ زني نقاط جوش خورده  قطعات
  • منفصله سلولها بيکديگر مونتاژ اوليه شده و سپس دمونتاژ و به خط رنگ انتقال داده مي­شود.

مواردی که در استراکچر تابلوهای فشار ضعیف دیواری تیپ ریتال یا جوشی نیمه پیچ ومهره مدل یا نوع : دیواری روکار- توکار – بارانی، تولیدی صنایع فجر تابلو رعایت میشوند:

  • ورق استفاده شده از نوع روغنی و با زخامت 1.5-1.25 میلیمترو  و  استاندارد درقالب بندیل باشد ونه رول ، بدلیل عدم وجود موج در استراکچر تابلو
  • کف و سقف تابلو منفصل میباشد .متناسب با نقشه چیدمان درخصوص ورود و خروج کابلها فابلیت جدا شدن از بدنه را بوسیله پیچ مهره یا استادبلد داشته باشد
  • عملیات جوشکاری برای جلوگیری از پسماند جوش بوسیله جوش CO2 انجام میگردد
  • در خصوص جلوگیری از ورود گرد و غبار بدنه تابلو فاقد روزنه باشد و محل نشیمنکاه درب روی بدنه به شکل U ساخته گردد
  • دردیواره درب و بدنه از ناحیه داخل تابلو سمت لولای پائینی درخصوص استفاده از ارت پیچ M6-M8 استادبلد گردد .
  • استراکچر تابلو کاملا از نظر هندسی کلاف باشد یا سه وتر نمای روبرو جانبی و فوقانی با یکدیگر برابر و فاقد اختلاف یا دویدگی باشد
  • کلیه کاورهای محافظ با رعایت فاصله استاندارد پیش بینی و تحت هیچ شرایط از پیچ و مهره با یکدیگر استفاده نشود برای باز شدن از مهره پروانه ای استفاده گردد.کاورها به روشی اجرا شوند که کلیه تجهیزات و ترمینالها را پوشش دهد
  • در تابلوهای بارانی کلاهک تابلو به سقف تابلو پیچ و مهره شود و قابلیت جدا شدن را از داخل تابلو داشته و تحت هیچ شرایط باسقف تابلو جوش نشود یا منفصل باشد
  • درب تابلوهای بزرکتر از60-50 سانتیمتر برای ایجاد استقامت واستحکام مکانیکی بیشتر، حتما استادبلد و قوطی کشی شود
  • در تابلوهای دیواری روکار واسطه های نصب تابلو به دیوار رعایت واجرا گردد
  • کلیه پیچ و مهرها مورد استفاده Type 8×8 کلیه لولاها و قفلها مدل مرغوب و ضد زنگ باشد
  • برد داخلی از جنس ورق گالوانیزه به ضخامت 1/5 میلیمتر و از چهارناحیه (گوشه برد) مهره شود
  • تابلو مجهز به جیب یا جای نقشه باشد
  • سطوح جوشکاری کاملا پرداخت وتحت هیچ شرایطی قبل از رنگ ازبتونه یا … استفاده نشود
  • چنانچه در تابلوهای روکار و بارانی ارتفاع تابلو از 130-120 بیشتر شد محل قلاب پیچ ومهره ای ( جوشی قابل تائید نمیباشد) در سقف پیش بینی گردد
  • استراکچر تابلو میبایست به روشی طراحی و ساخته گردد که تحت هیچ شرایط پس از رنگ سورخکاری نشود (عدم ایجاد خوردگی یا زنگ زدگی )
  • استراکچر تابلو میبایست به روشی طراحی و ساخته شود که درصورت نیاز مجهز به دریچه های فیلتردار تهویه هوا ی ورودی و خروجی باشد ملاک نقشه چیدمان تابلو

مواردی که در استراکچر تابلوهای فشار ضعیف ایستاده تیپ : ریتال – تمام پیچ و مهره – نیمه پیچ و مهره – جوشی، تولیدی صنایع فجر تابلو رعایت میشوند:

  • ورق استفاده شده روغنی و گالوانیزه با ضخامت 2/5- 2 میلیمتر و از نوع استاندارد درقالب بندیل باشد و نه رول ، بدلیل عدم وجود موج در استراکچر تابلو STEEL GRADE : RRST13 DIN1623
  • کف تابلو یا سقف متناسب با نقشه چیدمان درخصوص ورود و خروج کابلها فابلیت جدا شدن از بدنه را بوسیله پیچ مهره یا استادبلد داشته باشد ملاک نقشه چیدمان
  • در تابلوهای نیمه پیچ و مهره و جوشی . عملیات جوشکاری برای جلوگیری از پسماند جوش ، بوسیله جوش CO2 انجام گردد
  • در تابلوهای تیپ ریتال و تمام پیچ و مهره و نیمه پیچ و مهره و جوشی در خصوص جلوگیری از ورود گرد و غبار بدنه تابلو فاقد روزنه باشد و محل نشیمنکاه درب روی بدنه بوسیله فوم یالاستیک مناسب درز بندی و آب بندی گردد
  • دردیواره درب و بدنه از ناحیه داخل تابلو سمت لولای پائینی درخصوص استفاده از ارت پیچ M6-M8 استادبلد گردد
  • استراکچر تابلو کاملا از نظر هندسی کلاف باشد یا سه وتر نمای روبرو جانبی و فوقانی با یکدیگر برابر و فاقد اختلاف یا دویدگی باشد
  • کلیه کاورهای محافظ با رعایت فاصله استاندارد پیش بینی و تحت هیچ شرایط از پیچ و مهره با یکدیگر استفاده نشود برای باز شدن از مهره پروانه ای استفاده گردد .کاور تابلو در صورت درخواست مشتری قابلیت لولا ی شدن را داشته و کاور مربوطه مجهز به پیچ استادبلد (پیچ جوش ) ارت باشد کاورها به روشی اجرا که کلیه تجهیزات و ترمینالها را پوشش دهد
  • در تابلوهای بارانی کلاهک تابلو به سقف تابلو پیچ و مهره شود و قابلیت جدا شدن را از داخل تابلو داشته و تحت هیچ شرایط باسقف تابلو جوش نشود منفصل باشد
  • درب تابلوها بدلیل استقامت مکانیکی استادبلد و قوطی کشی شود
  • کلیه پیچ و مهرها مورد استفاده گالوانیزه Type 8×8 کلیه لولاها و قفلها مدل مرغوب و ضد زنگ باشد
  • در تابلوهای تیپ ریتال و تمام پیچ و مهره کلیه تجهیزات استراکچر تابلو(منفصل ) به روشی ساخته که برحسب نیاز قابلیت توسعه ازنمای جانبی و فوقانی را داشته باشد
  • استراکچر تابلو میبایست به روشی طراحی و ساخته گردد که تحت هیچ شرایط پس از رنگ سورخکاری نشود (عدم ایجاد خوردگی یا زنگ زدگی )
  • هر سلول مجهز به چهار قلاب پیچ و مهرای ازجنس فولاد باشد .قلاب جوشی مورد تائید نمیباشد
  • استراکچر تابلو میبایست به روشی طراحی و ساخته گردد که درصورت نیاز مجهز به دریچه های فیلتردار تهویه هوا ی ورودی و خروجی باشد ملاک نقشه چیدمان تابلو

مواردی که در استراکچر تابلوهای فشار متوسط کمپکت و باز 24 کیلوولت تولیدی در سازمان رعایت میشوند:

  • ورق استفاده شده روغنی و گالوانیزه با ضخامت 2/5- 2میلیمتر از نوع استاندارد درقالب بندیل باشد و نه رول ، بدلیل عدم وجود موج در استراکچر تابلو
  • کف تابلو متناسب با نقشه چیدمان درخصوص ورود و خروج کابلها قابلیت جدا شدن از بدنه را بوسیله پیچ مهره یا استادبلد داشته باشد تقارن یا مرکزیت محل ورود کابل ونگدارنده کابل و سرکابل با محل کانکشن الزامیست چنانچه مرکزیت رعایت نگردد احتمال زدگی و تخریب سر کابل بدلیل انحنا وجود دارد
  • در تابلوهای مربوطه . عملیات جوشکاری برای جلوگیری از پسماند جوش بوسیله جوش (سه او دو) انجام گردد
  • در تابلوهای مربوطه در خصوص جلوگیری از ورود گرد و غبار بدنه تابلو فاقد روزنه باشد
  • دردیواره کلیه دربها از ناحیه داخل تابلو درخصوص استفاده از ارت پیچ (ام8 و ام 6)  استادبلد گردد
  • استراکچر تابلو کاملا از نظر هندسی کلاف باشد یا سه وتر نمای روبرو جانبی و فوقانی با یکدیگر برابر و فاقد اختلاف یا دویدگی باشد
  • در محفظه باس بارها ، محفظه ورودی و خروجی ها، و ترانسهای جریان و ولتاژ پیش بینی دریچه انفجار الزامیست
  • کلیه دربهایی که با تجهیزات فشار متوسط در ارتباط میباشند قابلیت باز شدن راتنها زمانی داشته باشند که سکسونر ، دژنکتوریا ترانسهای جریان و ولتا ارت شده باشند به جزء درب کنترل و حفاظت و اندازه گیری فشار ضعیف . اینترلاک مکانیکی یا الکتریکال برای کلیه دربها الزمایست
  • ارتباط سلول فشار متوسط با فشار ضعیف (وایرینگ ) از ناحیه ای انجام یا پیش بینی شود که در حوضه یا میدان نباشد( حداقل فاصله در 20کیلوولت 21 سانتیمتر ) کابین فشار ضعیف یا کنترل ،حفاظت تحت هیچ شرایط با کابین فشار متوسط ارتباط نداشته (اتباط وایرینگ توسط گلند خارج ازحوضه باشد )
  • کلیه پیچ و مهرههای مورد استفاده گالوانیزه وکلیه لولاها و قفلها مدل (8 در 8) مرغوب و ضد زنگ باشد
  • در تابلوهای مربوطه استراکچر تابلو میبایست به روشی ساخته که برحسب نیاز قابلیت توسعه از نمای جانبی را داشته باشد
  • استراکچر تابلو میبایست به روشی طراحی و ساخته گردد که تحت هیچ شرایط پس از رنگ سورخکاری نشود (عدم ایجاد خوردگی یا زنگ زدگی
  • هر سلول مجهز به چهار قلاب پیچ و مهره ای ازجنس فولاد باشد .قلاب جوشی مورد تائید نمیباشد
  • درکابین فشار ضعیف یا کنترل ،محل ورود کابل کنترل حفاظت ترانس (ترمیک – بوخ هلتس ) درکف کابین خارج از حوضه یا میدان پیش بینی واجراء گردد
